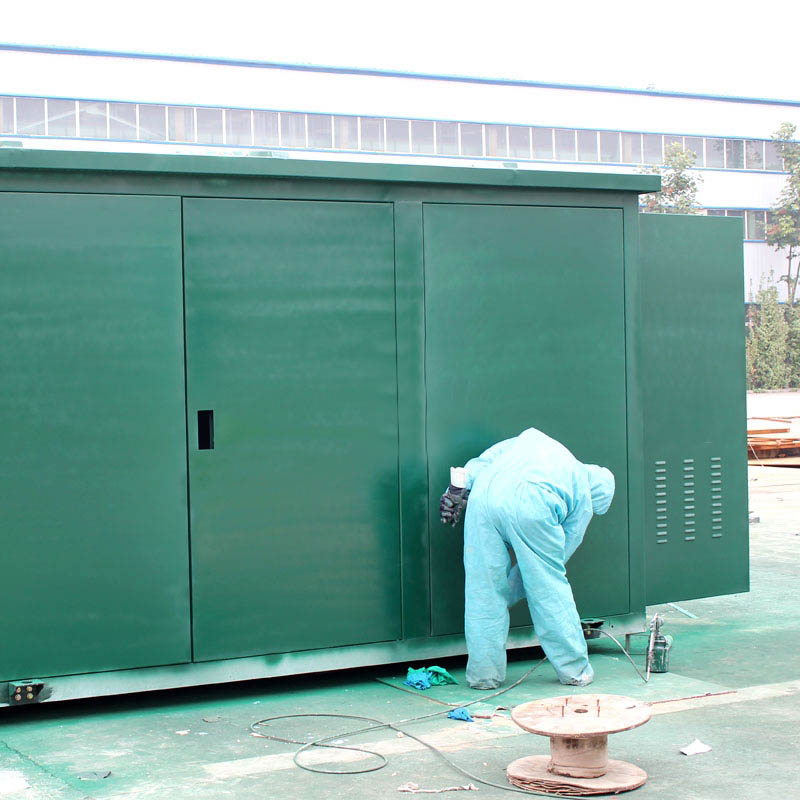

Trạm biến áp đúc sẵn YBM

·Khung hộp được làm bằng tấm nhôm-kẽm nhập khẩu được uốn cong, lắp ráp hoặc tán đinh, có hiệu suất chống ăn mòn tuyệt vời;

·Đế được chia thành đế caisson và đế thép kim loại phẳng;

·Mặt bên được thiết kế với 4 trục nâng, bề mặt đế được xử lý đặc biệt chống ăn mòn;

·Phần khung là kết cấu hình chữ “目” và hình “品”, được chia thành phòng cao thế, phòng biến áp và phòng hạ thế;

·Cửa phòng điện áp thấp và cửa phòng máy biến áp có lỗ thông gió, lắp đặt thiết bị chống bụi tại các vị trí tương ứng. Hộp áp dụng thông gió tự nhiên;

·Máy biến áp phân phối có thể được trang bị máy biến áp điện tiết kiệm năng lượng, tổn thất thấp ngâm trong dầu hoặc máy biến áp loại khô tùy theo yêu cầu của người sử dụng.

sales@drbyq.com

Trạm biến áp đúc sẵn YBM (trạm biến áp kiểu hộp) là một bộ thiết bị phân phối điện hoàn chỉnh nhỏ gọn kết hợp thiết bị điện cao thế, máy biến áp, thiết bị điện hạ thế, v.v. Thường được gọi là máy biến áp kiểu hộp châu Âu. Nó được sử dụng trong các tòa nhà cao tầng đô thị, tòa nhà đô thị và nông thôn, khu dân cư, khu phát triển công nghệ cao, nhà máy vừa và nhỏ, mỏ và mỏ dầu, và nơi cung cấp điện xây dựng tạm thời để tiếp nhận và phân phối năng lượng điện trong hệ thống phân phối.

Trạm biến áp đúc sẵn YBM có đặc điểm là độ hoàn thiện cao, kích thước nhỏ, kết cấu nhỏ gọn, vận hành an toàn và đáng tin cậy, bảo trì thuận tiện và tính di động. So với các trạm biến áp dân dụng thông thường, diện tích sàn của các trạm biến áp kiểu hộp có cùng công suất thường chỉ bằng 1/10 ~ 1/5 diện tích sàn của các trạm biến áp thông thường, giúp giảm đáng kể khối lượng công việc thiết kế và khối lượng công việc thi công, đồng thời giảm chi phí thi công. Trong hệ thống phân phối điện, có thể sử dụng cho hệ thống phân phối mạng vòng, hệ thống cung cấp điện kép hoặc hệ thống phân phối đầu cuối bức xạ, là một bộ thiết bị mới để xây dựng và cải tạo các trạm biến áp đô thị và nông thôn.

1. Độ cao không quá 1000m.

2. Nhiệt độ môi trường không quá +40℃ ở mức cao nhất và -25℃ ở mức thấp nhất; nhiệt độ trung bình không quá +35℃ trong vòng 24 giờ.

3. Tốc độ gió ngoài trời không quá 35m/s.

4. Độ ẩm không khí tương đối không quá 90% (+25℃).

5. Gia tốc động đất theo phương ngang không quá 0,4m/s2, gia tốc theo phương thẳng đứng không quá 0,2m/s2.

6. Không có nguy cơ cháy nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học hoặc rung động mạnh.

1. Được kết nối bằng thiết bị phân phối điện áp cao, máy biến áp và thiết bị phân phối điện áp thấp, và được chia thành ba ngăn chức năng, cụ thể là phòng điện áp cao, phòng máy biến áp và phòng điện áp thấp. Các phòng điện áp cao và điện áp thấp có đầy đủ chức năng. Hệ thống cung cấp điện chính ở phía điện áp cao có thể được sắp xếp thành nhiều chế độ cung cấp điện khác nhau như nguồn điện mạng vòng, nguồn điện đầu cuối, nguồn điện kép, v.v. và các thành phần đo điện áp cao cũng có thể được lắp đặt để đáp ứng các yêu cầu của đo điện áp cao. Phòng máy biến áp có thể chọn S7, S9 và các máy biến áp ngâm dầu tổn thất thấp khác và máy biến áp loại khô; phòng máy biến áp được trang bị hệ thống làm mát bằng không khí cưỡng bức tự khởi động và hệ thống chiếu sáng. Phòng điện áp thấp có thể sử dụng cấu trúc gắn trên bảng điều khiển hoặc tủ để tạo thành sơ đồ cung cấp điện theo yêu cầu của người dùng theo yêu cầu của người dùng. Nó có chức năng phân phối điện, phân phối chiếu sáng, bù công suất phản kháng, đo năng lượng điện và đo lượng điện và các chức năng khác để đáp ứng các yêu cầu khác nhau của người dùng, đồng thời tạo điều kiện thuận lợi cho việc quản lý nguồn điện của người dùng và cải thiện chất lượng cung cấp điện.

2. Phòng điện áp cao có kết cấu nhỏ gọn hợp lý, có chức năng liên động chống sai sót toàn diện. Khi người dùng yêu cầu, máy biến áp có thể được trang bị đường ray để thuận tiện cho việc ra vào cổng ở cả hai bên phòng biến áp. Mỗi phòng đều có thiết bị chiếu sáng tự động. Ngoài ra, tất cả các thành phần được lựa chọn cho phòng điện áp cao và thấp đều đáng tin cậy và dễ vận hành, giúp sản phẩm an toàn và đáng tin cậy, dễ vận hành và bảo trì.

3. Sử dụng thông gió tự nhiên và thông gió cưỡng bức để đảm bảo thông gió và làm mát tốt. Phòng máy biến áp và phòng điện áp thấp có ống thông gió, quạt hút có thiết bị kiểm soát nhiệt độ, có thể tự động khởi động và tắt theo nhiệt độ cài đặt để đảm bảo máy biến áp hoạt động đầy tải.

4. Cấu trúc hộp có thể ngăn nước mưa và bụi bẩn xâm nhập, được làm bằng tấm thép đặc biệt hoặc tấm hợp kim nhôm. Sau khi xử lý chống ăn mòn, có điều kiện sử dụng ngoài trời lâu dài, đảm bảo hiệu suất chống ăn mòn, chống thấm nước và chống bụi, tuổi thọ cao và vẻ ngoài đẹp.
